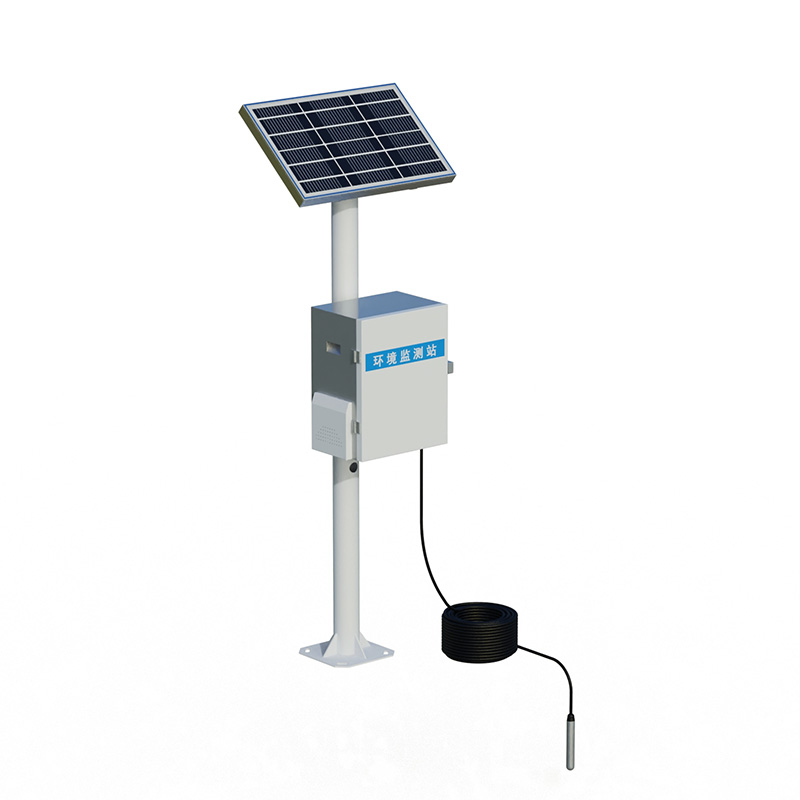

投入式水位監測站采用一體成型工藝保障深井測量穩定

投入式水位監測站基于靜水壓力原理，通過擴散硅壓阻傳感器探頭實現水位測量。設備采用一體成型結構與三重防雷工藝，信號傳輸使用抗拉鋼絲電纜，確保深井環境下實時輸出穩定數據。探頭投入式設計簡化安裝流程，防腐不銹鋼材質與IP68防護等級適應地下水、礦山、地?zé)峋榷喾N場景。

投入式水位監測站是一種基于靜水壓力原理工作的自動化水位測量設備，其核心測量元件為擴散硅壓阻式壓力傳感器。當傳感器探頭固定于水下某一測點時，探頭感知該點以上水柱產生的靜水壓力，通過壓力與水深的正比關系計算出液位高度，再結合該點高程即可獲得完整的水位數據（水面到井口的距離）。這種測量方式直接輸出探頭以上水柱的實際高度，適用于地下水深井、礦山深井、地?zé)峋却怪北O(jiān)測場景。

在結構設計上，投入式水位監測站采用一體成型工藝制造傳感器芯片，從物理結構上減少了密封薄弱環節，降低了滲水風險。設備配備三重防雷工藝，在雷雨多發區域仍能保障電子系統穩定運行。信號傳輸線纜選用抗拉鋼絲電纜，該線纜內部嵌入鋼絲增強結構，在深井長距離布設時可承受自身重量及安裝過程中的拉伸負荷，避免因線纜斷裂造成設備丟失。線纜標配長度可根據井深定制，100米至400米量程覆蓋多數深井監測需求。

針對水下工作環境的腐蝕與防護問題，設備采用防腐不銹鋼材料制造探頭殼體，可長期浸泡于淡水、污水或地?zé)崴h(huán)境中而不發生腐蝕穿孔。防護等級達到IP68，能夠承受深井水壓并保持內部電路干燥。探頭前端設置斜坡式導液孔，該設計使水壓傳導順暢的同時，可防止淤泥或雜質顆粒進入傳感器內部，避免因?qū)和ǖ蓝氯斐傻臏y量漂移。設備采用高品質導氣線纜，其內部導氣管維持傳感器背壓與大氣壓相通，自動補償大氣壓變化對測量值的影響。

系統可靠性方面，投入式水位監測站集成了反極性保護和瞬間過電流過電壓保護電路，符合EMI防護要求。采用核心自動校正算法對采樣數據進行處理，可有效濾除因水面波動、水流沖擊引起的數值跳動，輸出穩定讀數。采樣頻率達到每秒2400次，長期穩定性為±0.2%FS/年。RS485信號輸出接口支持最遠2000米通信距離，可接入遠程數據采集終端或物聯網平臺，實現24小時連續在線監測。

在應用場景適配性上，投入式水位監測站可部署于河流、湖泊、水庫、地下水井、礦山深井、地?zé)峋?、城市雨污水管網及工業儲罐等場所。供電方式支持太陽能供電與市電輸入兩種模式，太陽能板頂蓋鑲嵌式設計與MPPT自動功率點跟蹤充電控制器可將充電效率提升20%，滿足無市電環境下的長期運行需求。當水位超過預設閾值時，系統可通過短信向指定手機發送報警信息，實現無人值守狀態下的實時預警。
