流量實時監測設備非接觸式遙測明渠流量

流量實時監測設備是一種全自動明渠流量遙測系統，采用非接觸式雷達流速儀與超聲波水位計組合，對灌區、河道等明渠渠道實施24小時不間斷流量測驗。設備無需接觸水體，免除泥沙與漂浮物干擾，全程自動采集水位、流速并換算瞬時流量與累積水量，為水情調度與取用水計量提供連續數據支撐。

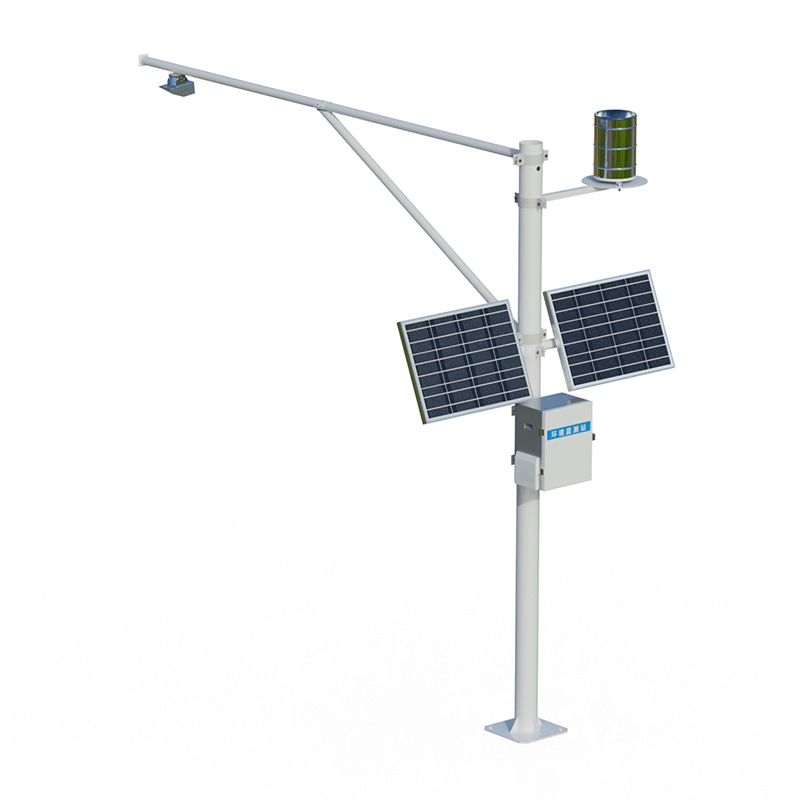

明渠流量測驗長期面臨渠道斷面不規則、水草纏繞、含沙量高及水位暴漲暴落等工況挑戰。傳統轉子式流速儀或機械堰槽需人工涉水操作，低水位無法施測，高水位存在安全風險，且無法獲得完整潮汐過程或灌溉輪灌流量曲線。流量實時監測設備以雷達流速儀與雷達或超聲波水位計為核心傳感單元，安裝于渠道上方支架，水體不接觸傳感器，適用于泥漿水、腐蝕性水體及冰期明渠。

設備測量遵循面積流速法原理。雷達水位計發射脈沖測量水位變化，結合預先輸入的渠道斷面參數計算過水面積。雷達流速計向水面發射微波，接收回波頻率偏移，依據多普勒頻移推算表層流速。內置算法根據斷面流速分布模型將表層流速轉換為斷面平均流速，與過水面積相乘得出瞬時流量。數據采集器按分鐘級頻率滾動運算，并累加時段總水量。

非接觸式設計使設備維護量顯著降低。接觸式儀器易受漂浮物纏繞、電極腐蝕及泥沙淤積影響，枯水期易裸露損壞。雷達波不受污水、弱結冰及夜間光照限制，維護周期延長至季度或半年。設備支持太陽能浮充供電與4G或北斗短報文傳輸，無市電河道可長期部署，實現無人值守連續運行。

在灌區應用場景中，流量實時監測設備安裝于干渠、支渠分水口及泵站進出水通道。調度中心實時查看各分水口瞬時流量與累積配水量，對比計劃用水指標，出現超額用水或夜間偷排時平臺自動預警。渠道水位流量關系曲線建立后，可利用歷史流量數據優化輪灌編組，減少無效棄水。北方灌區春灌期間，雷達波對冰下水流仍能捕獲回波信號，保持冬季流量監測連續性。

河道水文監測領域，設備架設于橋梁或?qū)Ｓ脺y流纜道。實時流量與降雨預報耦合，支撐中小河流洪水預警及防洪調度。對于生態基流保障河段，連續監測數據為水電站下泄流量監管提供執法依據。多站點組網可構建河渠流量空間分布圖，識別沿途取水口異常增量或管道泄漏。數據平臺兼容水文資料整編格式，直接生成逐日平均流量表。

與接觸式超聲波時差法或電磁流量計相比，雷達波明渠流量計安裝無需斷流破路，不產生水頭損失，不改變渠道原有水力狀態。適用于梯形、矩形、U型及天然不規則斷面。經過比測率定，在常見流速范圍內系統誤差可控制在百分之五以內。隨著灌區現代化改造與水資源剛性約束制度推進，流量實時監測設備正從人工巡檢輔助工具轉變?yōu)榕渌綉簟⒂?jì)量收費的核心計量設施。
