水質BOD傳感器

一．水質BOD傳感器工作原理

水質BOD傳感器又稱水質檢測傳感器，水質BOD傳感器采用光學測量原理，能夠?qū)崟r(shí)、準確地監測水體中的生物需氧量，操作簡便，無需復雜預處理，適配環保、污水等領域BOD檢測。

水質BOD傳感器采用兩路光源進行測量，一路COD測量，一路濁度測量，

因?yàn)槿芙庥谒械挠袡C(jī)物對紫外光具有吸收作用，所以通過光源的透射率可以測量出COD數值，一路濁度測量，自動進行濁度補償，同時采集溫度，進行溫度補償。BOD數值通過COD換算得來。

二．水質BOD傳感器技術參數

三．水質BOD傳感器尺寸/安裝

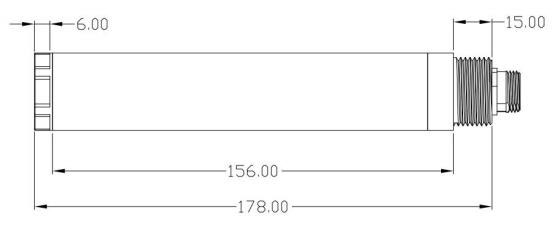

1.水質BOD傳感器尺寸圖

2.水質BOD傳感器接線圖

線纜為5芯屏蔽線：

紅色線—電源線黑色線—地線綠色線—485A白色線—485B

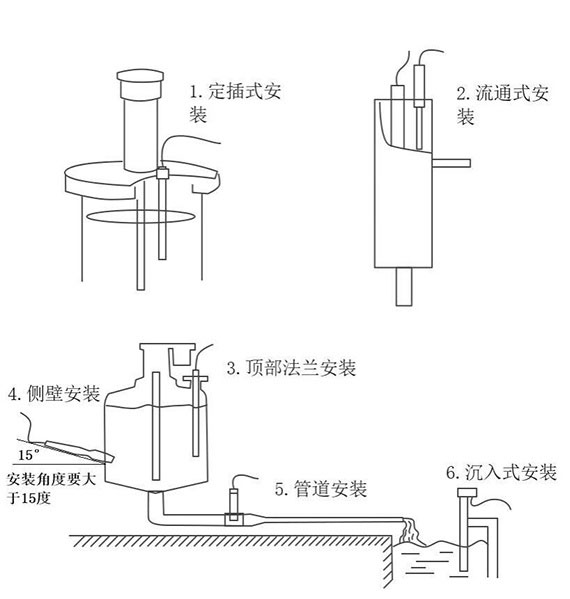

3.水質BOD傳感器安裝

注意：傳感器安裝時不能倒置，至少傾斜15度角以上安裝。

四．水質BOD傳感器維護和保養

傳感器維護:

如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。

注意：

避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。

五．水質BOD傳感器用戶校準

傳感器出廠的時候已進行了嚴密的校準，一般不需要用戶校準，如果進行了用戶校準，想恢復可執行恢復出廠的指令。

5.1零點校準

將傳感器侵入容器中，溶液使用蒸餾水或者純凈水，待30秒鐘數值穩定后，按照通信指令進行濁度零點校準和COD零點校準。

5.2斜率校準

將傳感器侵入溶液容器中，溶液已知濁度值，待30秒鐘數值穩定后，按照通信指令進行濁度斜率校準。

將傳感器侵入溶液容器中，溶液已知COD值，待30秒鐘數值穩定后，按照通信指令進行COD斜率校準。
