礦井水文監測系統實時監測地下水深井、礦山深井及地熱井水位

礦井水文監測系統基于抗高壓密封傳感器芯片，實時監測地下水深井、礦山深井及地熱井水位，采樣頻率2400次/秒，標配485傳輸400米，防護等級IP68，為煤礦水害防治提供動態數據支撐。

礦井水文監測系統是一種專門用于煤礦及非煤礦山地下水文參數在線監測的自動化設備，又稱煤礦水文動態觀測系統。該系統主要由井下水位傳感器、地面遙測分站、數據傳輸網絡和中心監測軟件組成，能夠對地下水深井水位、礦山深井水位、地熱井水位進行連續自動測量，及時掌握礦井水文條件的動態變化，為水害預警和防治提供數據依據。

在核心傳感器設計上，該系統采用內置超強抗高壓的密封性傳感器芯片，適用于高地下水位和深井環境。變送器元件耐溫范圍-40℃至+80℃，可適應井下復雜溫度條件。測量介質適用于對不銹鋼無腐蝕的油、水等，長時間測量需確保介質溫度不超過60℃。傳感器過載能力小于1.5倍量程，具備良好的抗沖擊性能。采樣時間達到2400次每秒，能夠快速捕捉水位變化瞬間。長期穩定性優于±0.2%FS/年，確保長期連續監測數據的可靠性。

系統硬件采用低功耗設計，直流供電默認DC 10-30V，典型工作電壓24V，最大功耗僅0.2W，適合電池供電或太陽能供電場景。標配485四芯屏蔽雙絞線，傳輸距離可達400米，并支持根據現場需求定制更遠傳輸距離。傳感器外徑尺寸Ф26.8毫米，結構緊湊，便于在狹小井孔內安裝。防護等級達到IP68，可長期浸沒在水中穩定運行。

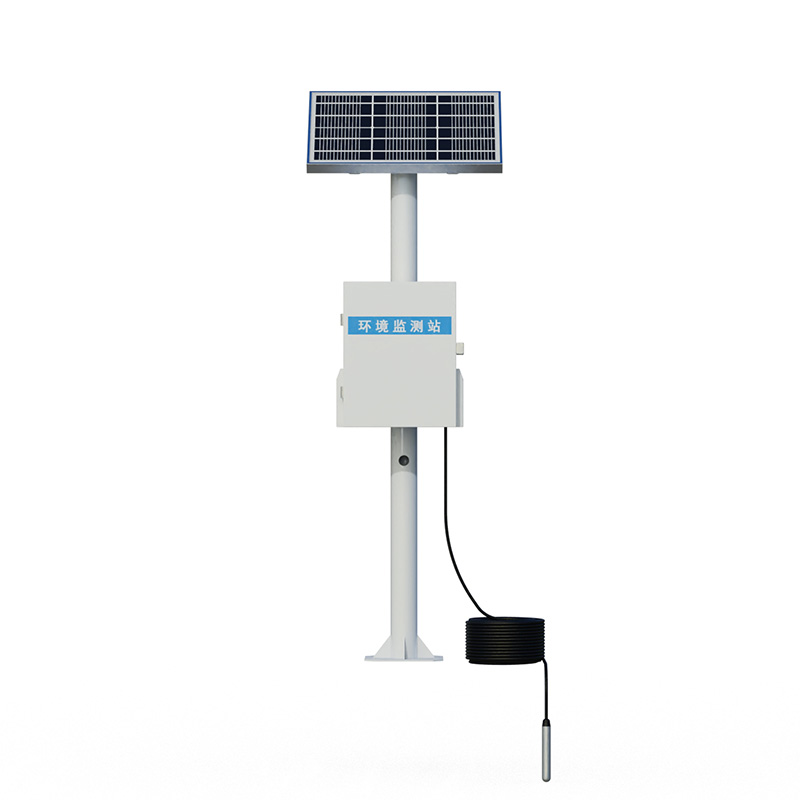

針對野外無電區域的應用需求，系統可選配太陽能供電方案，包含30W太陽能板和20AH蓄電池，保證連續陰雨天氣下的正常工作。數據傳輸方面，可選配內置物聯網卡，自帶3年數據流量，通過4G網絡將現場監測數據實時上傳至云平臺。用戶可根據需要選配7英寸安卓觸摸屏，實現現場數據查看和參數設置。

在煤礦實際應用中，該系統可布設于地面水文長觀孔、井下涌水點、采空區積水區、水倉等關鍵位置。采集的水位、水壓、水溫等數據通過有線或無線方式傳輸至監測中心，結合預警閾值設置，當水位超限或突水發生時，系統可自動發出報警信息。多個礦井的應用實踐表明，水文監測系統有效提升了水害防治的智能化和實時性水平。
